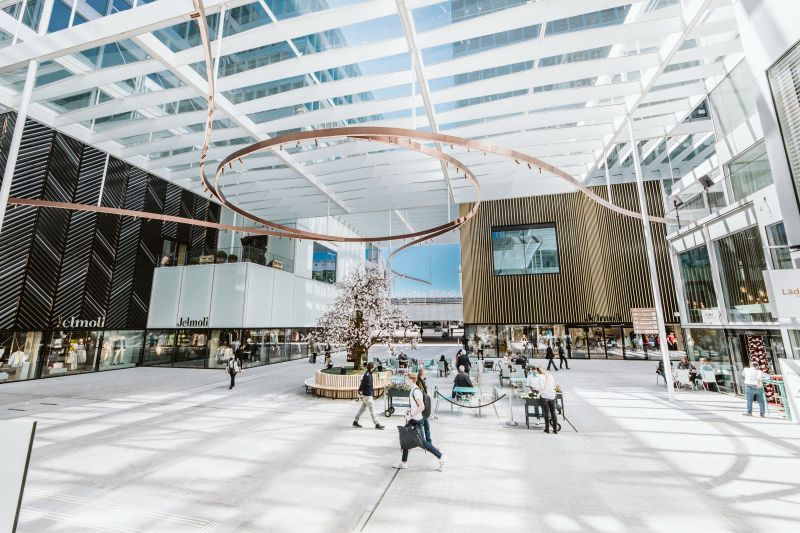

自控大型廳是各種展會中心、酒店等大型建筑在時代發展要求下提出的基于BAcent樓宇自控系統設計方案，實現對大型建筑內設備的集散式控制，提升建筑體驗和安全。下面小編以大型會展中心為例，探索樓宇自控系統是如何建設自控大型廳的。

一、大型會展中心樓宇自控系統的方案設計

    基本構成：

    大型會展中心樓宇自控系統采用分布式集散型控制系統，主要包括以下構件:中央管理計算機、DDC(直接數字控制器)、傳感器與執行器、通信網絡。

    BACnet 技術：

     BACnet 協議是一種樓宇自控網絡的數據通訊協議，通過非專用的開放通訊協議標準，實現樓宇自動控制系統的互操作，它沒有嚴格的網絡拓?fù)浣Y(jié)構，可以采用直接連接、專線連接或撥號異步串行線連接的方式，較好地通過 BACnet 路由器進一步互聯。

二、大型會展中心樓宇自控系統的設計分析

    大型會展中心樓宇自控系統網絡架構由控制主網、分布網、分站總線三層組成，控制主網以兩臺互為冗余的核心交換機組成，通過兩條千兆光纖與訪問層各交換機實現鏈接，形成各自獨立的網狀結構。在 VRRP/HSRP 技術的依托和支撐下，通過網絡適配器鏈接各服務器與核心交換機，由控制器DDC 進行現場點對點的通信控制，確保交換機、網卡、IP 網關、物理鏈路的冗余控制，避免總線故障對通信的干擾和影響。

    樓宇自控各監控子系統的設計

    中低壓監控子系統。中低壓監控自成系統，與其他 BA 子系統保持一致，避免相互干擾的問題，RS485通訊接口設備通過開放性協議轉換器進行數據采集，基于 Modbus 通訊協議設置一個Modbus 轉 BACnet 的網關。并通過 DDC 現場控制器進行變壓器鐵芯溫度監測及超高溫報警，由模擬輸入 (AI)通道讀取變樂器鐵芯溫度，由數字輸入 (DI) 通道讀取變樂器超高溫報警信號

    照明監控子系統。通過現場DDC 實現對照明回路的監控，無須調節亮度和使用調光模塊，能夠通過照明配電柜進行現場 DDC 采集和控制，并根據不同區域的不同需求進行開關照明控制，使之較好地適用于大型會展中心的不同場景，如全開場景、全關場景、安保場景、清潔場景開展場景、籌撤展場景。

空調監控子系統。采用模塊化可編程控制器(PLC)的設計方式，包括有可編程控制器、監控電腦、數據通訊網絡等，由空調冷源系統進行機組自動啟停操作，確保設備處于均衡運行狀態，并保證冷凍水系統壓力的穩定:空調機組系統則進行新、回風閥開度的調節，將回風溫度控制在設定值，并根據回風溫度自動調節加濕閥的開關。還要在回風口位置設置二氧化碳傳感器，進行展廳內二氧化碳濃度的監測，實現變頻器頻率控制和狀態報警監測。另外，要設置個 BACnet 網關，將樓寧自控系統與冷源群控系統相鏈接，實現數據的雙向集成和互聯互通

    綜合設備子系統。該子系統的監控實現方式主要包括以下兩種:通過直接數字控制系統進行設備的運行監控:通過數據接口進行集成和統一監控管理，并設置一個 BACnet 網關，實現樓宇自控系統與電梯系統的鏈接和互通。
